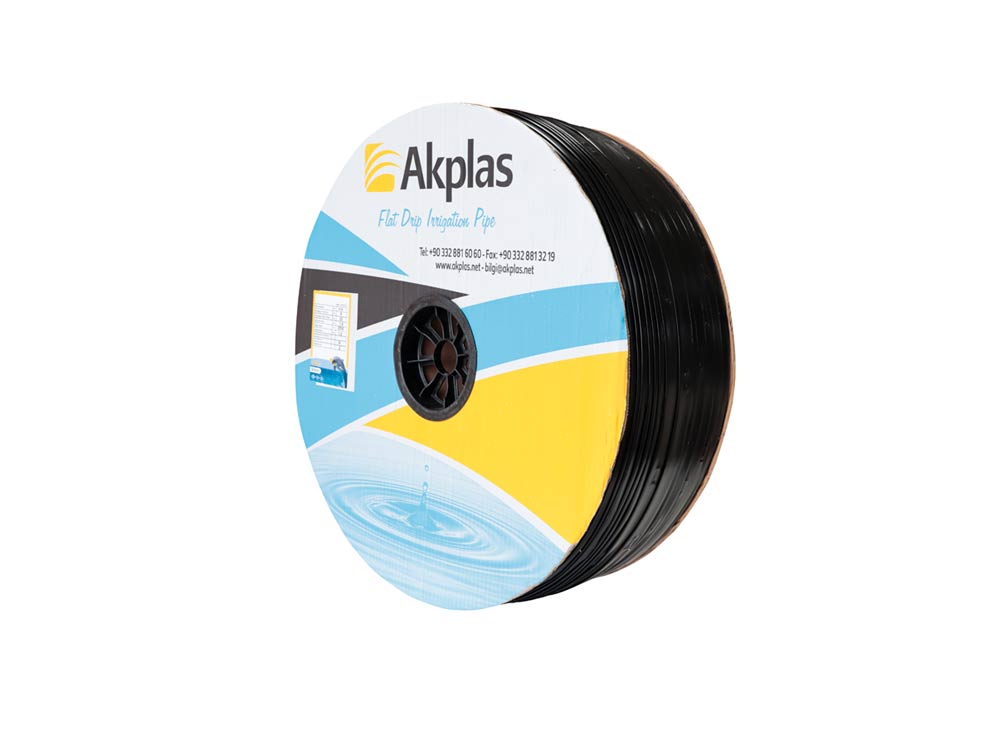

Капельная трубка 22 Energy 8 мил
Капельная трубка 22 Energy 8 мил
- Внутренний диаметр: 22,2 m
- Рабочее давление: 1 бар
- Внешний диаметр: 22,6 mm
- Номинальная фильтрация: 130 мкм - 125 меш
- Толщина стенки: 0,20 mm
| Интервал | Код продукта | л / ч | Рулон / мт |
| 10-cm | 311.2220.10010 | 1,0 | 1400 |
| 311.2220.13010 | 1,3 | ||
| 311.2220.16010 | 1,6 | ||
| 311.2220.20010 | 2,0 | ||
| 311.2220.26010 | 2,6 | ||
| 15-cm | 311.2220.10015 | 1,0 | 1500 |
| 311.2220.13015 | 1,3 | ||
| 311.2220.16015 | 1,6 | ||
| 311.2220.20015 | 2,0 | ||
| 311.2220.26015 | 2,6 | ||
| 20-cm | 311.2220.10020 | 1,0 | 1800 |
| 311.2220.13020 | 1,3 | ||
| 311.2220.16020 | 1,6 | ||
| 311.2220.20020 | 2,0 | ||
| 311.2220.26020 | 2,6 | ||
| 25-cm | 311.2220.10025 | 1,0 | 1800 |
| 311.2220.13025 | 1,3 | ||
| 311.2220.16025 | 1,6 | ||
| 311.2220.20025 | 2,0 | ||
| 311.2220.26025 | 2,6 | ||
| 30-cm | 311.2220.10030 | 1,0 | 1800 |
| 311.2220.13030 | 1,3 | ||
| 311.2220.16030 | 1,6 | ||
| 311.2220.20030 | 2,0 | ||
| 311.2220.26030 | 2,6 | ||
| 40-cm | 311.2220.10040 | 1,0 | 1800 |
| 311.2220.13040 | 1,3 | ||
| 311.2220.16040 | 1,6 | ||
| 311.2220.20040 | 2,0 | ||
| 311.2220.26040 | 2,6 | ||
| 50-cm | 311.2220.10050 | 1,0 | 1800 |
| 311.2220.13050 | 1,3 | ||
| 311.2220.16050 | 1,6 | ||
| 311.2220.20050 | 2,0 | ||
| 311.2220.26050 | 2,6 |
Максимальное расстояние рисования линии с разницей расхода 15 %
| Склон % | 20cm | 30 cm | 40 cm | ||||||||||||
| Деби (л / ч) | Деби (л / ч) | Деби (л / ч) | |||||||||||||
| H | 1,0 | 1,3 | 1,6 | 2,0 | 2,6 | 1,0 | 1,3 | 1,6 | 2,0 | ||||||
| 2,6 | 1,0 | 1,3 | 1,6 | 2,0 | 2,6 | ||||||||||
| 2 | 159 | 119 | 103 | 87 | 73 | 201 | 159 | 114 | 94 | 260 | 191 | 169 | 140 | 170 | 110 |
| 1 | 195 | 148 | 133 | 108 | 90 | 253 | 193 | 170 | 140 | 115 | 312 | 240 | 211 | 172 | 135 |
| 0 | 244 | 183 | 165 | 134 | 112 | 317 | 239 | 211 | 174 | 143 | 397 | 301 | 261 | 212 | 167 |
| -1 | 285 | 214 | 195 | 154 | 128 | 370 | 282 | 242 | 201 | 165 | 418 | 345 | 299 | 243 | 192 |
| 2 | 321 | 254 | 212 | 169 | 142 | 420 | 332 | 267 | 220 | 181 | 458 | 409 | 329 | 268 | 212 |
| БАР / ДАВЛЕНИЕ НА ВХОДЕ | |||||||||||||||
| ДАВЛЕНИЕ КАПЕЛЬНИЦЫ (л/ч) |
0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | 1,4 | ||||||
| 0,56 | 0,63 | 0,72 | 0,84 | 0,92 | 1,0 | 1,09 | 1,21 | 1,34 | |||||||
| 1,0 | |||||||||||||||
| 1,3 | 0,72 | 0,81 | 0,94 | 1,06 | 1,18 | 1,3 | 1,42 | 1,54 | 1,69 | ||||||
| 1,6 | 1,01 | 1,18 | 1,32 | 1,41 | 1,52 | 1,6 | 1,7 | 1,79 | 1,87 | ||||||
| 2,0 | 1,32 | 1,47 | 1,62 | 1,72 | 1,85 | 2,0 | 2,07 | 2,15 | 2,38 | ||||||
| 2,6 | 1,81 | 1,99 | 2,13 | 2,31 | 2,44 | 2,6 | 2,71 | 2,82 | 3,04 | ||||||
